數控全液壓四輥卷板機操作指導書

CNC數控全液壓四輥卷板機4HEL/P 88/S（罐車專用）操作指導書

無錫羞羞视频网站數控科技有限公司

一、設備基本知識

1、設備規格： 4HEL/P 88/S

2、設備組成： 所供設備由主機和選擇配置裝置組成。

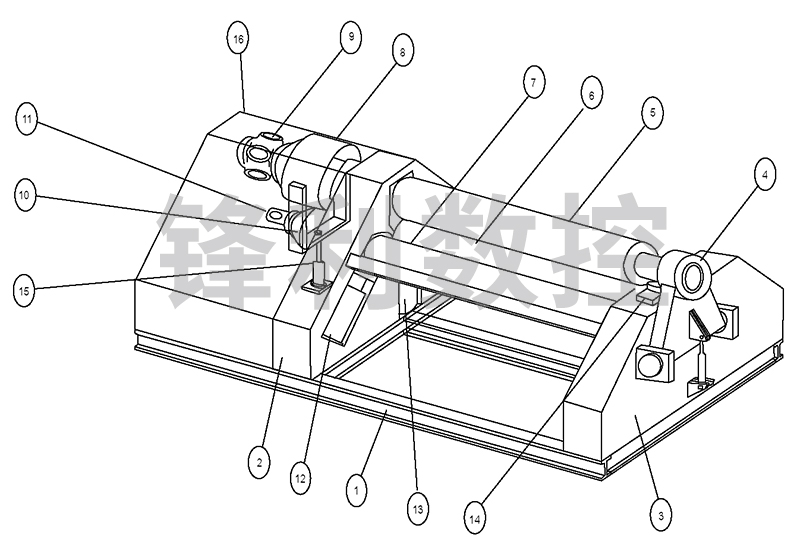

（1）主機基本構造和組成:

(2) 已選定的配置裝置如下 Required Accessories

3. 設備技術參數和要求

4、 卷製能力與卷製能力的換算

 （1）板長8000mm

Maximum bending thickness   Max卷板厚度                   12 mm

Maximum prebending thickness   Max預彎厚度                10 mm

Rolling Radius 卷圓半徑                                 1200 mm

Material yield strength材料屈服強度                       260 N/mm2

（2） 板長8000mm

Maximum bending thickness   Max卷板厚度                   8 mm

Maximum prebending thickness   Max預彎厚度                6 mm

Rolling Radius 卷彎半徑                                 350 mm

Material yield strength材料屈服強度                       260 N/mm2

（3） 板長8000mm

Maximum bending thickness    Max卷板厚度                  10 mm

Maximum prebending thickness   Max預彎厚度                 8 mm

Rolling Radius 卷彎半徑                                  1200 mm

Material yield strength材料屈服強度                       360 N/mm2

（4） 板長8000mm

Maximum bending thickness    Max卷板厚度                   7 mm

Maximum prebending thickness   Max預彎厚度                 5 mm

Rolling Radius 卷彎半徑                                  350 mm

Material yield strength材料屈服強度                       360 N/mm2

不同類型材料卷製能力的轉換

l 低碳鋼係數值K＝1：

例如： 如當卷板機標準卷製能力是預彎3000×20mm低碳鋼板，如要預彎屈服強度450N/mm2的板材，Max可預厚度的計算公式為： 20×0.76＝15.2mm  (係數為0.76)。 即一台預彎能力為3000×20mm、屈服強度260N/mm2的鋼板的卷板機，可預彎3000×15.2mm、屈服強度450N/mm2的鋼板。

          如果隻知道抗拉強度，那麽屈服強度約為0.7倍的抗拉強度（如抗拉強度700 N/mm2材料的屈服強度約為700×0,7=490 N/mm2)

不同板寬間的轉換

l Max有效寬度時卷製能力的係數為1：

例如： 當板寬為1800mm時，可預彎的板材厚度：20×1.2=24mm (係數為1.2)，即一台3000×20預彎能力的卷板機也可預彎1800×24的板材。

5、4HEL係列卷板機的技術特點

（1）  工作輥：

l 工作輥的材質

上、下工作輥都采用高強度合金鋼（CrMo合金鋼），經萬噸壓力機鍛造（鍛造比 4：1）、調質、淬火、回火、應力消除和精密車床機加工等多道程序完成（注：根據用戶的不同需求，輥子的加工程序有所不同）；工作輥保證表麵接觸強度高，在軋製鋼板材時輥子表麵無壓痕，能滿足長期滾壓鋼板的要求。

l 工作輥的轉動 Roll Rotation：液壓馬達 → 行星減速箱  →  工作輥

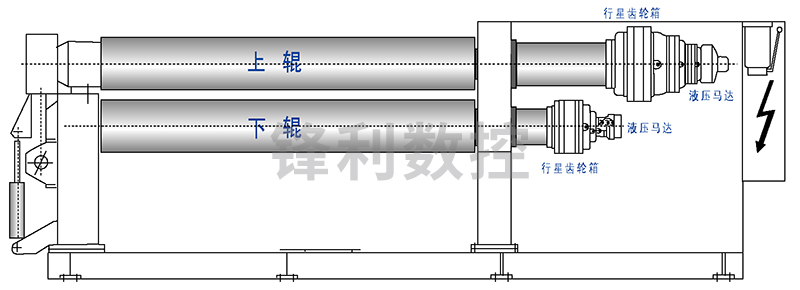

全液體四輥卷板機標準配置為雙輥驅動：上輥和下輥為驅動輥（如下圖），上輥和下輥與各自獨立的液壓馬達和行星減速箱直接耦合連接（直線性），這是最節約能量的驅動方式。

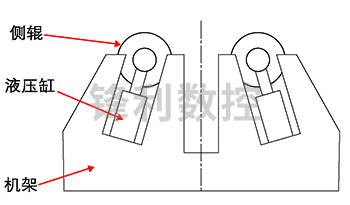

l 工作輥的運動   根據卷板機卷板輥（側輥）的運動方式，可以分為高質量型RGS線性滑軌導向和經濟型PGS行星擺動導向。在高精度和重型卷板機上推薦使用RGS線性滑軌技術。

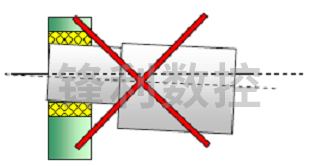

l MCS雙軸承係統技術： 保證壓力輥支持係統承受較高的承載能力及和軸彎曲的準確排列。在MCS係統上旋轉的輥軸在壓力作用下，雙列滾柱軸承自我直線較正使內部不會偏斜，由兩個獨立的軸承支持壓輥，軸承一直以徑向方向工作。當壓輥在較重的彎曲壓力下偏斜時，整套支撐會隨之傾斜，因此軸承總是在準確的徑向方向上工作。

(2) 驅動輥外圍速度補償：液壓係統自動補償，根據上下輥之間的壓力差，該係統可以自動調整上下輥旋轉液壓油的供應量，從而實現自動速度補償；

(3)  工作輥EPS電子平衡係統

電子平行配平控製係統(0.2 mm 配平公差) ：采用先進和精密的EPS電子平衡係統 （如下圖），通過3組液壓缸進行同步運動，西門子PLC中央控製器保證工作輥在任何卷板負荷情況下都實現完美平行。

 (4)  防止過載的液壓保護係統 (限定Max工作壓力)

(5)  forever潤滑係統(Max可靠性)

 (6)  機床周圍的安全防護電纜(即停)

(7)  中央控製台上的警示燈,油箱油量少時自動報警

(8)  中央控製台上的警示燈,油過濾器需要更換時進行提醒

(9)  使設備所有運動立即停止的安全係統.

二、卷製工件的基本知識

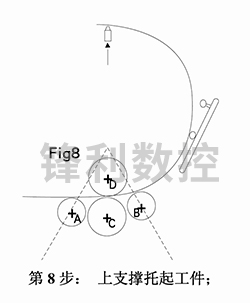

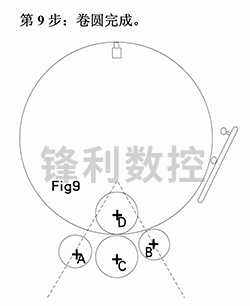

1、數控液壓四輥卷板機的卷板流程圖

2、卷製錐筒的步驟

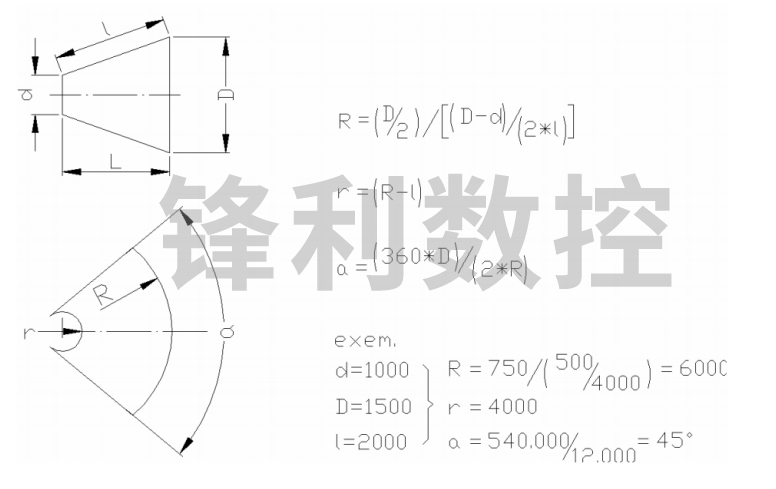

  （1）板材計算

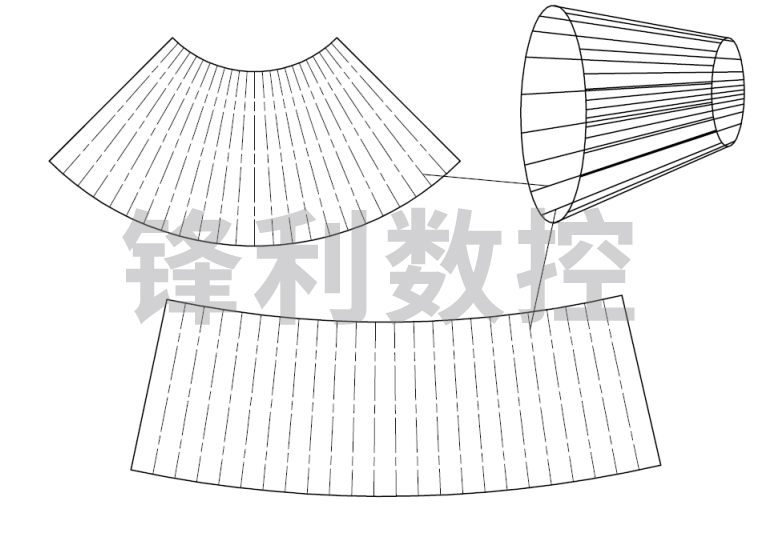

（2）板材展開

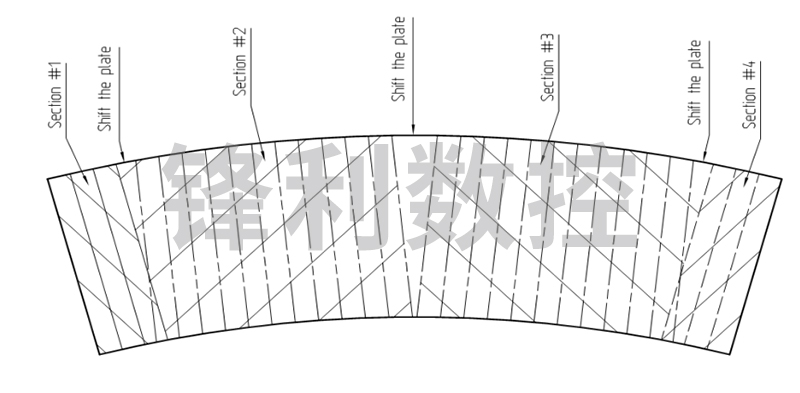

（3）板材區域劃分

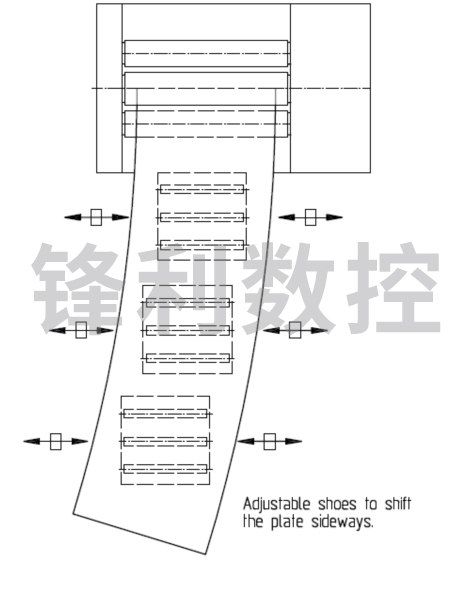

（4）板材定位

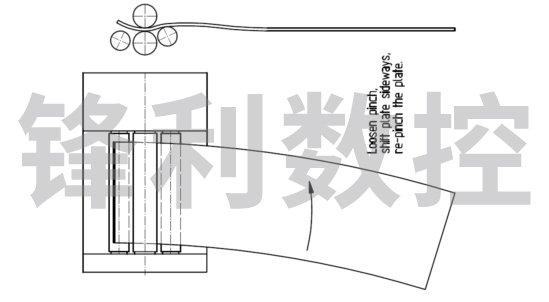

（5）板材預彎後調整

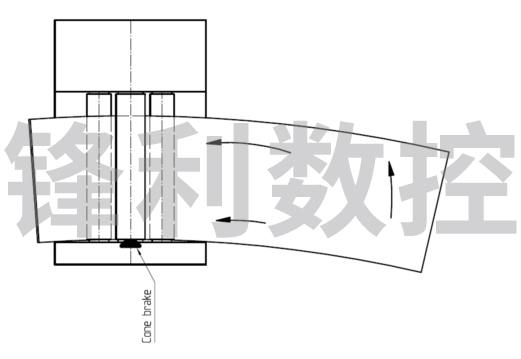

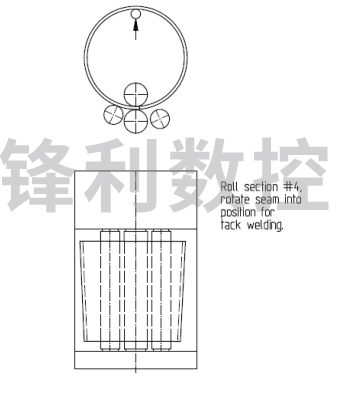

（6） 板材卷製與調整

（7） 卷製成型

l  卷製大錐角時工作輥（下輥和側輥）的傾斜示意圖

三、設備操作

1、開機步驟：

     ①：將總電氣控製箱的總開關旋轉到位置1（接通總電源）。

     ②：旋轉控製台上的鑰匙開關；幾秒鍾後，啟動綠燈亮，設備即被啟動。

     ③：打開PC開關按鈕，啟動PC機。

     ④：將設備先切換到手動狀態MAN

     ⑤：進入CNC數控界麵操作

2、關機步驟：

     ①：關閉PC機

     ②：按控製台上的停機紅色按鈕，停機；

     ③：將總電氣控製箱的總開關旋轉至位置0 （切斷總電源）。

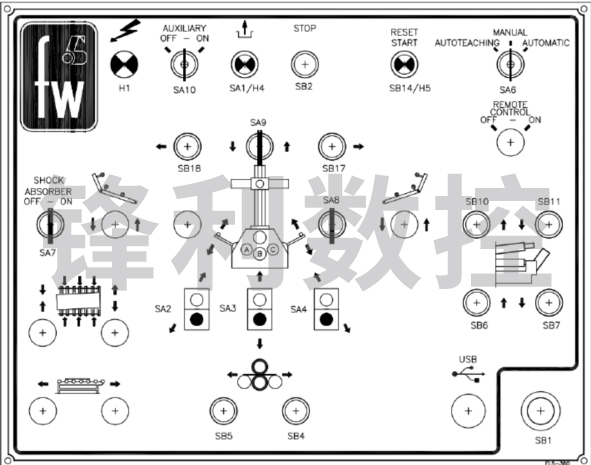

3、控製台上的按鍵圖示

 4、按鍵功能說明
